Desenhar malha de coordenadas no AutoCAD vai te custar um longo tempo se você não tiver uma ferramenta que faça isso automaticamente para você. A ferramenta Malha de Coordenadas desenha a malha em várias polylinhas de uma vez só, ainda com a opção de escolher e malha contínua ou em cruz.
Veja o vídeo demonstrativo abaixo, e em seguida, a descrição da ferramenta abaixo do vídeo:
A ferramenta Malha de Coordenadas faz parte da Barra de Ferramentas AdCAD Tools, uma barra exclusiva com mais de 30 LISPs para instalar no AutoCAD para te ajudar a fazer seus projetos com mais rapidez, mais produtividade, mais qualidade e mais precisão.
Ferramenta: Malha de Coordenadas
Atalho: ADMALHA
Compatibilidade: Versões superiores ao AutoCAD 2010 e Civil 3D 2010.
Como baixar: através da barra de ferramentas AdCAD Tools
Descrição:
Essa ferramenta desenha a malha de coordenadas em polylinhas no AutoCAD, com opção de configurar o espaçamento entre as linhas, altura do texto, estilo do texto, prefixos, layer das linhas, layer dos textos, e se a malha será contínua ou em cruz.
Como utilizar
Use o botão da função Malha de Coordenadas na barra de ferramentas AdCAD Tools ou digite ADMALHA e dê enter.

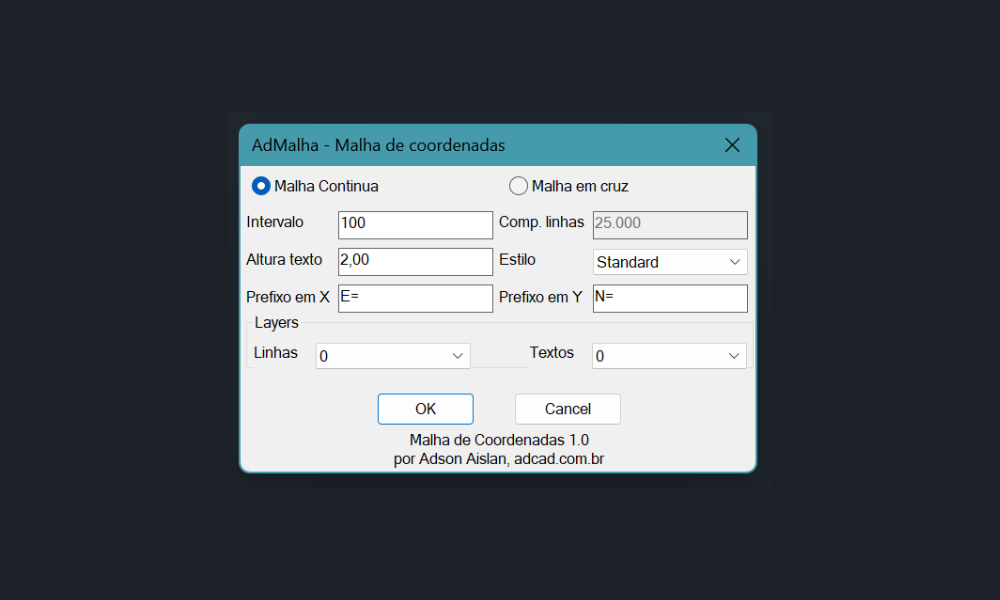

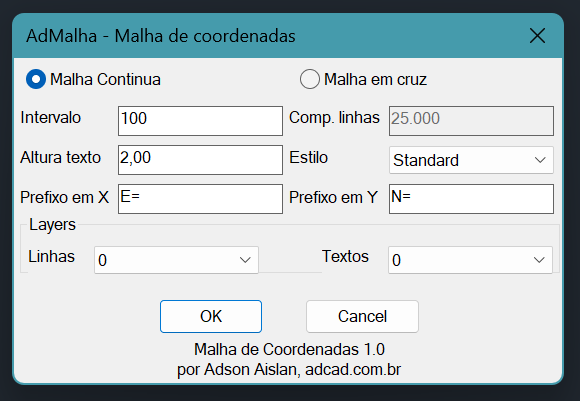

Em seguida, selecione todos as polylinhas em que deseja desenhar a malha de coordenadas. Dê enter após a seleção e a seguinte janela irá aparecer:
Veja que na janela acima há várias configurações possíveis de se fazer. Faça as configurações que forem melhores para seu projeto e clique em OK. Pronto, a malha de coordenadas estará pronta.
Demonstrações
Como já disse, a ferramenta Malha de coordenadas faz parte da barra de ferramentas AdCAD Tools.
Veja as demonstrações do LISP Malha de Coordenadas:
