Transformando textos em linhas - TXTEXP

Por
Poucos sabem, mas o AutoCAD tem um comando que transforma texto em polylinhas. Isto é útil quando, por exemplo, exportamos nossos desenhos para o Google Earth, pois se exportarmos como textos, eles mudarão de tamanho conforme o zoom da visualização.

Se inscreva no meu canal do Youtube e me siga no Instagram

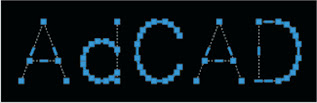

Exemplo de texto transformado em linhas
Exemplo de texto transformado em linhas

Exemplo de texto chapado transformado em linhas
Exemplo de texto chapado transformado em linhas

barra de ferramentas adcadtools mais de 40 lisps

Para usar o comando, digite txtexp na barra de comandos ou vá ao menu Express, e na parte de textos clique em Explode Text. Então é só selecionar os textos que se deseja explodir.
Porém, se o zoom não estiver muito distante, a conversão do texto para polylinha fica distorcida. O comando funciona conforme o zoom. Quanto maior o zoom, melhor será a conversão.


Exemplo de texto transformado em linhas com o zoom distante
Exemplo de texto transformado em linhas com o zoom distante

Gostou do artigo? Então me siga no Facebook, Instagram e LinkedIn para ficar por dentro das atualizações do site.
Engenheiro Civil e Técnico em Estradas, com experiência em projetos de infraestrutura de rodovias e ferrovias. Compartilho meus conhecimentos nesse site desde 2013. Facebook: AdCAD, Linkedin: adson-aislan, Instagram: @adsonaislan.

Comentários

  1. Unknown11/7/16 13:20

    Excelente, me ajudou!!! Obrigado

    ResponderExcluir
  2. SASSUN10/8/16 16:11

    Boa Adson. Foi bastante útil. Grato.

    ResponderExcluir
  3. elisabethmacc@terra.com.br29/9/16 19:35

    Obrigada pela dica! Me salvou. me ajudou muito.

    ResponderExcluir
  4. Luigi8/2/17 11:37

    Obrigado pela dica, me ajudou muito.

    ResponderExcluir
  5. Unknown8/3/17 00:10

    Adson, eu estou explodindo o texto com esse comando, mas quando o texto explode, ele fica em uma escala muito maior! já abri outro arquivo pra ver se era algum erro, mas mesmo assim não resolveu! voce sabe o que pode ser? obrigada!

    ResponderExcluir
  6. Nunes24/7/17 21:26

    MARAVILHA

    ResponderExcluir
  7. Unknown22/1/19 12:43

    No auto CAD 2006 não está aparecendo express

    ResponderExcluir
  8. Unknown2/7/19 08:21

    Obrigado, ajudou bastante

    ResponderExcluir
  9. Maranhaoalencar25/10/19 16:48

    Este comentário foi removido pelo autor.

    ResponderExcluir
  10. Maranhaoalencar25/10/19 16:49

    Este comentário foi removido pelo autor.

    ResponderExcluir
  11. Maranhaoalencar25/10/19 16:51

    Pra quem estiver com problemas de angulação ou escala no processo de transformação para linha, recomendo:

    1. Inserir qualquer texto como referência, e aplicar a ferramenta "TXTEMP" se perceber que não houve alteração na angulação e escala desse texto referência prossiga pro próximo passo;

    2. Colocar todos os textos que irão ser modificado ou alterados pela ferramenta "TXTEMP" na camada "0" e depois aplicar a ferramenta "TXTEMP" e voilá burlamos o sistema meus consagrados.

    ResponderExcluir
  12. LUIS14/7/21 15:03

    AEEEE AJUDOU DEMAIS

    ResponderExcluir
