Resolvendo Hachuras distorcidas no AutoCAD

Por
Ás vezes algumas hachuras ficam com a aparência distorcida ou embaralhada, diferente do seu desenho original. Isso acontece principalmente com as hachuras mais elaboradas, como AR_CONC e GRAVEL.


Tal erro ocorre por um erro de arredondamento dos cálculos da hachura, pelo fato de ela se encontrar longe do ponto de origem. Para corrigir é muito simples, só temos que mudar o ponto de origem para um ponto próximo à hachura. Para isso, selecione a hachura, clique com o botão direito e selecione a opção Set Origin. Em seguida, clique em qualquer ponto no interior da hachura, pois assim ficará garantido que o ponto de origem estará proximo à hachura, corrigindo o desenho. Veja o exemplo abaixo:

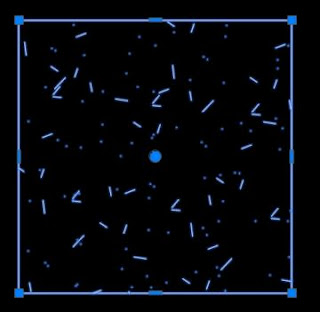

Hachura do tipo AR_CONC distorcida
Hachura do tipo AR_CONC distorcida

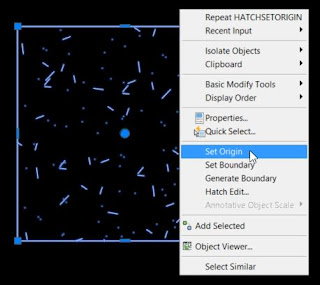

Opção Set Origin para mudar o ponto de origem da hachura
Opção Set Origin para mudar o ponto de origem da hachura

Hachura com ponto de origem corrigido
Hachura com ponto de origem corrigido

barra de ferramentas adcadtools mais de 40 lisps

Gostou do artigo? Então me siga no Facebook e se cadastre na Newsletter para ficar por dentro das atualizações do site. Se quiser você também pode me seguir no Instagram e no LinkedIn.
Engenheiro Civil e Técnico em Estradas, com experiência em projetos de infraestrutura de rodovias e ferrovias. Compartilho meus conhecimentos nesse site desde 2013. Facebook: AdCAD, Linkedin: adson-aislan, Instagram: @adsonaislan.

Comentários

  1. Unknown17/11/16 14:54

    Muito obrigado... resolveu meu problema aqui!

    ResponderExcluir
  2. Unknown13/5/17 19:28

    Este comentário foi removido pelo autor.

    ResponderExcluir
  3. Unknown13/5/17 19:29

    E quando o hatch na plotagem fica 'riscado'? qual pode ser o problema?

    ResponderExcluir
  4. Unknown10/4/18 12:48

    Plim.... resultou!

    ResponderExcluir
  5. Unknown23/5/18 09:18

    Funcionou! Obrigada pela dica. =D
    Parabéns pelo blog.

    ResponderExcluir
  6. Unknown4/9/18 09:46

    Boa tarde, tenho um problema com as trama solidas, coloquei uma trama solida por baixo do meu desenho mas elas ficas cheias de riscos o que se torma confuso com as desenho que tenho por cima, mas na plotagem sai bem, mas e confuso trabalhar com trama solida fazendo isso, fiz "regem" mas não alterou nada, isso começou de repente... alguma dica?

    ResponderExcluir
  7. cjaraujo19/1/21 21:49

    Obrigado. Rápido e certeiro, problema resolvido.

    ResponderExcluir
